Comment choisir et utiliser une caméra d’inspection professionnelle de canalisation ? Têtes rotatives 360°, sonde 512 Hz, passage de coudes et normes NF EN 13508-2.

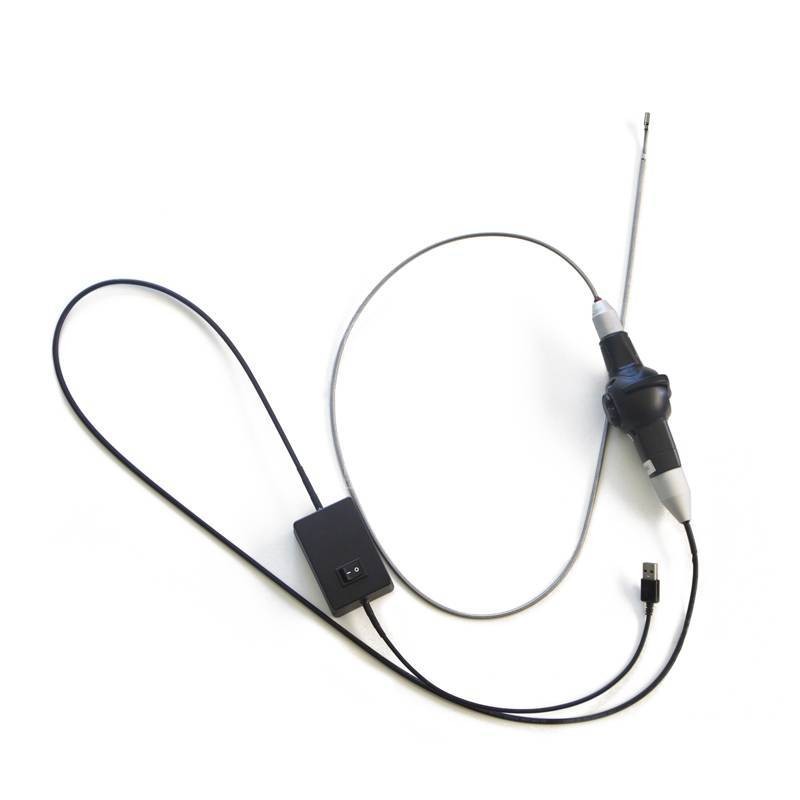

Caméra d’inspection professionnelle : Guide de choix et protocole de diagnostic pour canalisations
Dans les métiers de la plomberie, du BTP et de l’assainissement, le diagnostic non destructif (DND) repose sur la qualité de l’équipement vidéo. Une caméra d’inspection professionnelle doit répondre à des contraintes de passage strictes, offrir une visibilité optimale dans des milieux humides saturés et garantir la localisation exacte des anomalies avant tout terrassement.
1. Critères techniques fondamentaux pour un équipement pro
Le choix d’un système vidéo d’exploration dépend directement du diamètre des conduites et de la complexité des réseaux à diagnostiquer.
Vue axiale vs Vue rotative 360°
- Caméra axiale classique : Idéale pour les conduits droits et les contrôles rapides d’engorgements majeurs. Elle offre un angle de vue frontal fixe.

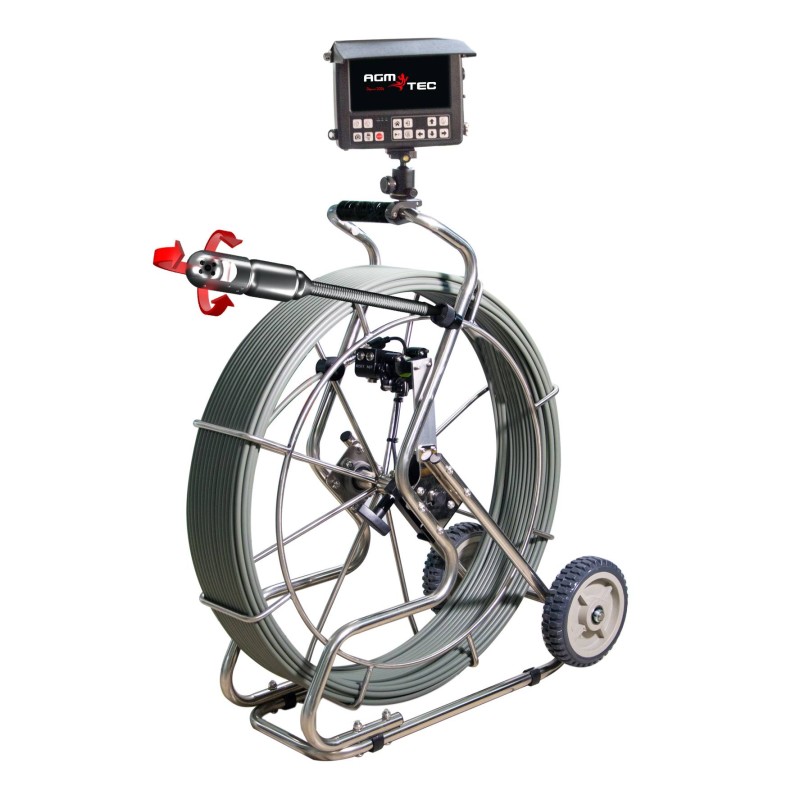

- Caméra rotative 360° (ex. gamme Tubicam®) : Indispensable pour l’expertise détaillée. L’objectif orientable à distance permet d’inspecter les génératrices supérieures, les fissures latérales, les déboîtements de joints et les piquages secondaires.
Comparatif d’impact opérationnel sur chantier
| Caractéristique | Caméra Axiale Standard | Caméra Rotative Professionnelle |
|---|---|---|
| Champ de vision | Fixe frontal | 360° panoramique / 180° inclinaison |
| Diamètres recommandés | Ø20 à Ø150 mm | Ø40 à Ø200 mm (jusqu’à Ø800 mm en grand diamètre) |
| Protection optique | Verre trempé basique | Cristal de saphir inrayable |
| Étanchéité | IP67 / IP68 (1 bar) | IP68 sous pression (2 à 10 bars) |
| Traçabilité | Comptage manuel | Odomètre numérique + Sonde 512 Hz intégrée |
2. Protocole d’intervention terrain en 4 étapes
Pour garantir une précision centimétrique lors d’une intervention sur un réseau encombré ou défaillant :
- Poussée et franchissement : Introduisez le jonc de poussée (souple mais rigide) pour franchir les coudes à 90° (dès Ø80 mm pour une tête de Ø33 mm).
- Inspection panoramique : En présence d’un obstacle ou d’une anomalie, stoppezt la progression et pilotez la rotation de la tête pour effectuer un balayage à 360°.
- Géolocalisation de surface (Sonde 512 Hz) : Activez la sonde électromagnétique intégrée à la tête. Depuis la surface, utilisez un récepteur (type VSCAN) pour repérer l’emplacement exact et la profondeur du blocage.
- Rédaction du rapport normalisé : Exportez les photos et vidéos HD enregistrées avec incrustation métrique (odomètre) vers votre logiciel métier (ex. Tubilog) pour générer un rapport conforme à la norme NF EN 13508-2.
3. Foire Aux Questions
Pourquoi privilégier un verre sous cristal de saphir pour une caméra d’inspection ? Le cristal de saphir offre une résistance extrême à l’abrasion, aux chocs et aux rayures provoquées par le sable, le tartre ou les dépôts calcaires présents dans les réseaux d’assainissement, garantissant une netteté d’image durable.
Comment localiser la profondeur exacte d’une canalisation enterrée ? Grâce à une sonde de fréquence 512 Hz intégrée dans la tête de caméra, combinée à un détecteur de surface. Ce système permet de connaître la position horizontale et la profondeur exacte de l’anomalie au centimètre près.
